摘要：介绍现代大运城电力监控系统，采用智能电力仪表采集配电现场的各种电参量和开关信号。系统采用现场就地组网的方式，组网后通过现场总线通讯并远传至后台，通过Acrel-2000型电力监控系统实现变电所配电回路用电的实时监控。

关键词：大型商业体;大运城;0.4KV变电所；智能电力仪表;Acrel-2000型;电力监控系统

0 概述

    大运城位于吴中区木渎镇苏福路北侧、沈巷路西侧。总建筑面积约40万方，大运城由江苏诚润置业有限公司投资开发建设。其中南区为五星级酒店、甲级写字楼、大型购物中心、大型超市、北区为高级公寓。 本项目为大运城变电所电力监控。根据配电系统管理的要求，需要对大运城商业体内6个变电所内的低压配进出线分别进行电力监控，以保证用电的安全、可靠和高效。

    Acrel-2000型低压智能配电系统，充分利用了现代电子技术、计算机技术、网络技术和现场总线技术的最新发展，对变配电系统进行分散数据采集和集中监控管理。对配电系统的二次设备进行组网，通过计算机和通讯网络，将分散的配电所的现场设备连接为一个有机的整体，实现电网运行的远程监控和集中管理。

1 系统结构描述

    本监控系统主要实现大运城6个变电所的0.4kV及10KV配电系统进行用电监控与电能管理。监控范围为6个10KV及0.4KV变电所的变压器的低压进线柜、联络柜、馈线柜的85台安科瑞自制型号为PZ96L-E4/KC，285台PZ72L-E4/KC多功能电力仪表进行远程实时监控和电能管理，另外还接入了26台综合保护设备。该系统370只多功能电力仪表和26台综保，分30条总线，这30条总线根据变电所为单位，划分各个监测单元，通过屏蔽双绞线拉至各区域采集箱，经过光纤组网接至值班室连接到监控主机实现总线上仪表与监控主机的数据连通，另外在物业办公室设置一台机器可云端访问所有数据。

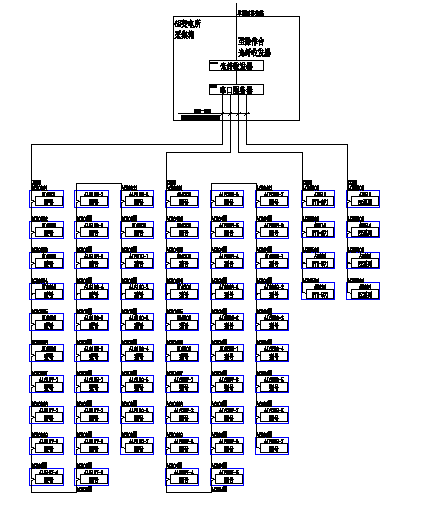

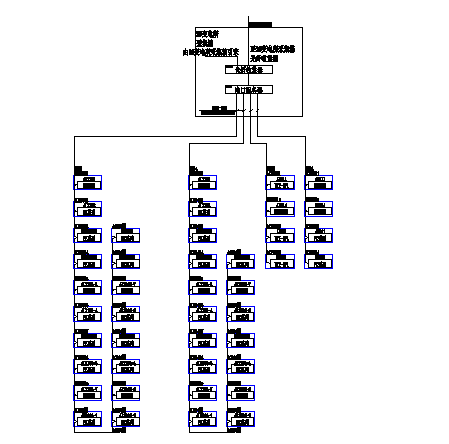

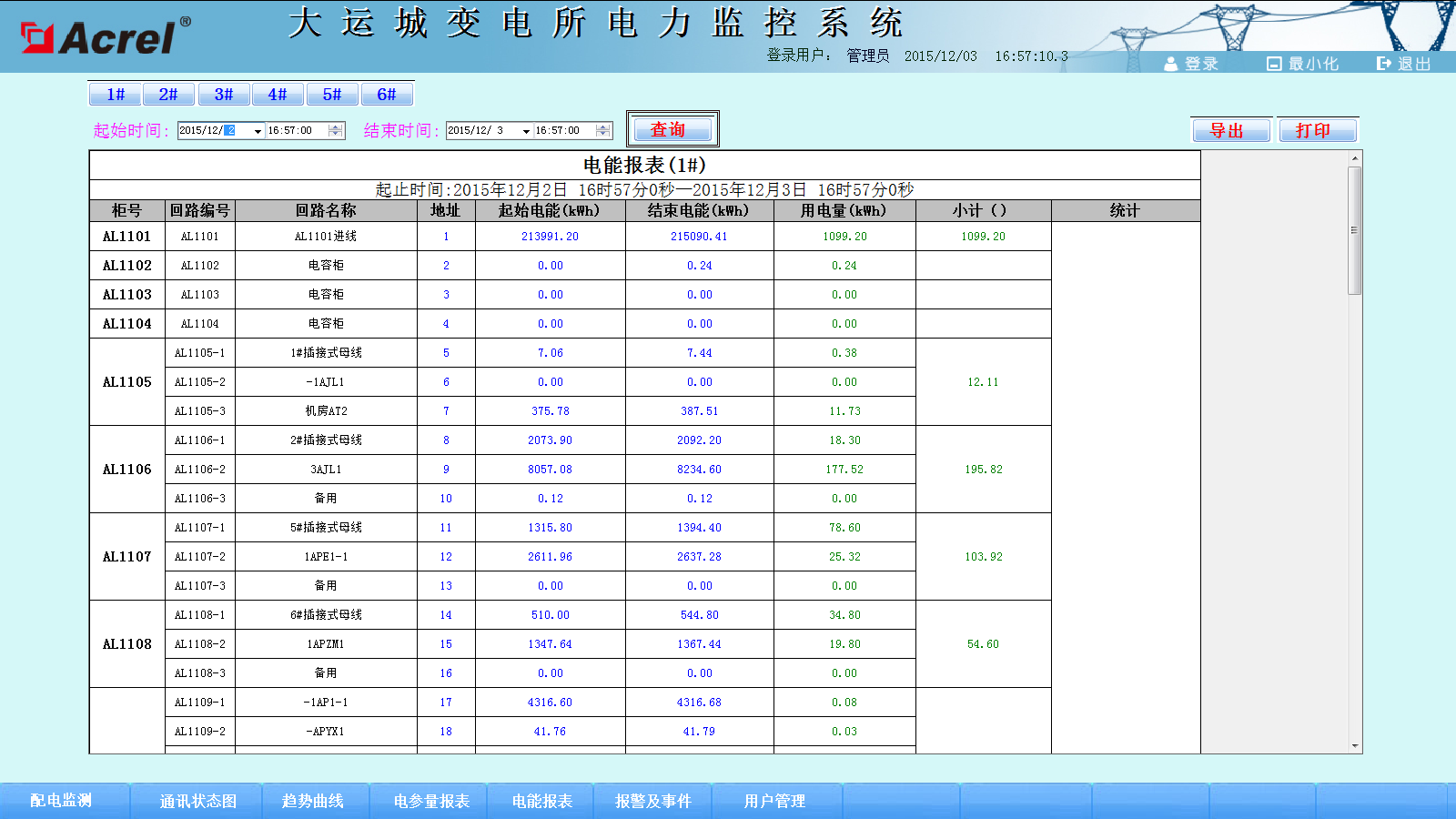

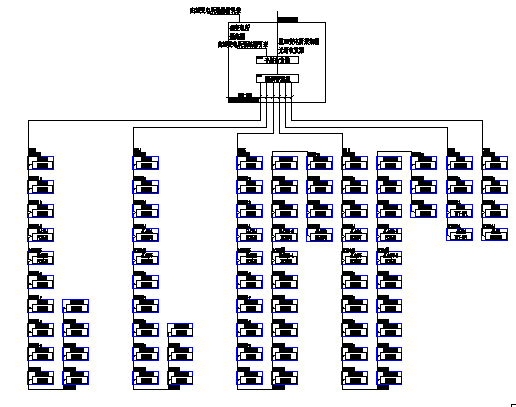

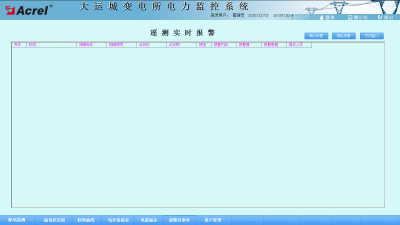

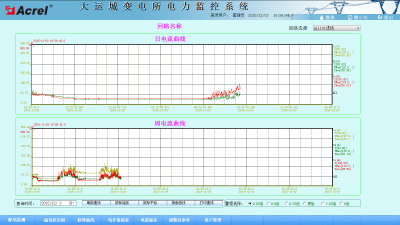

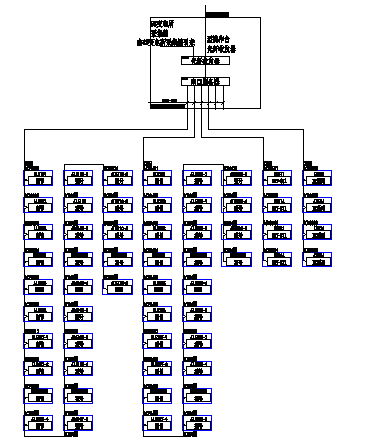

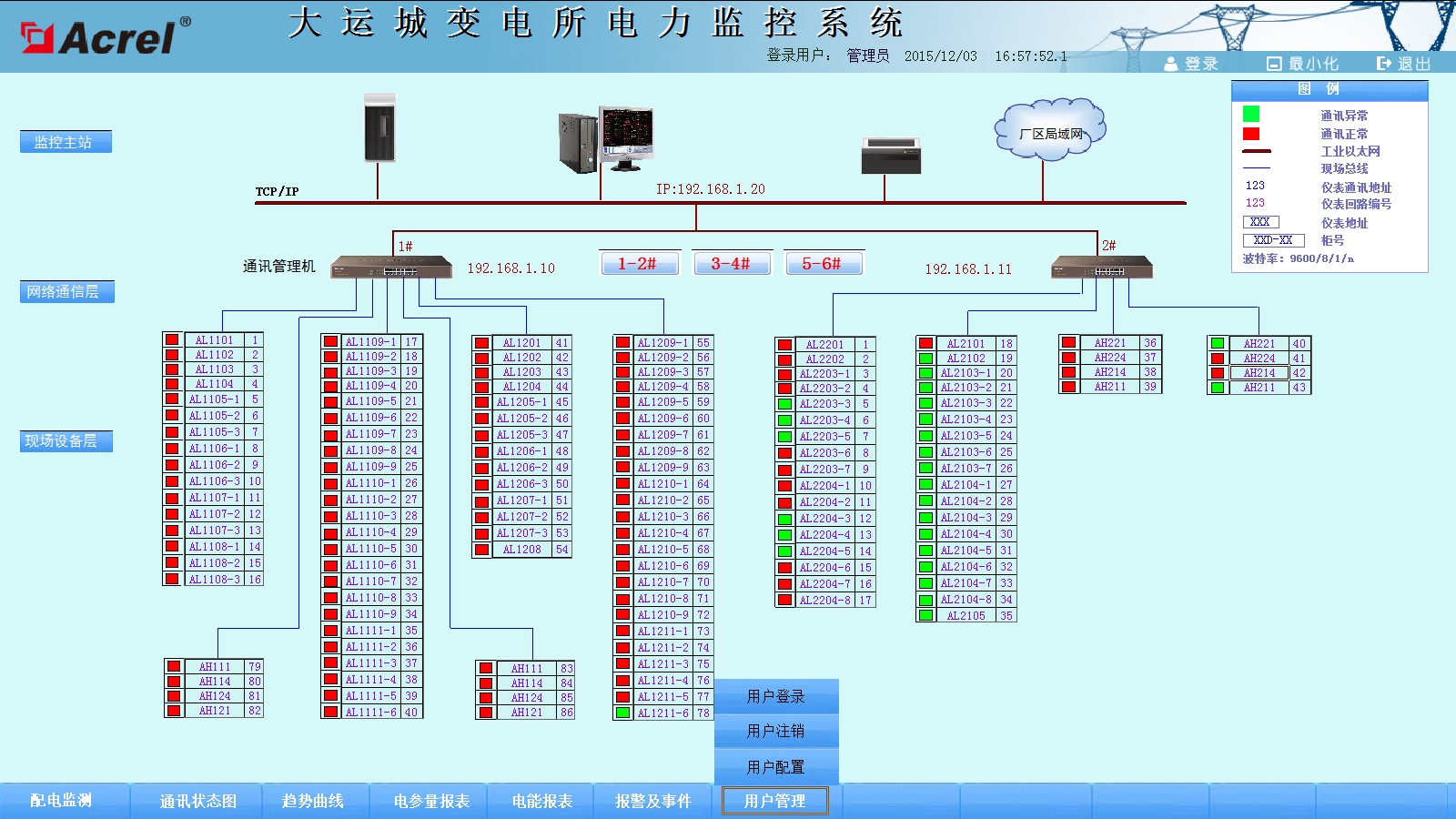

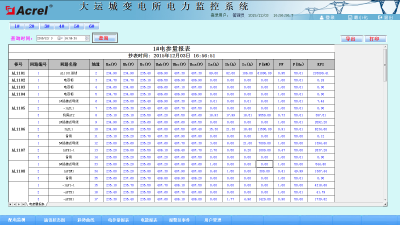

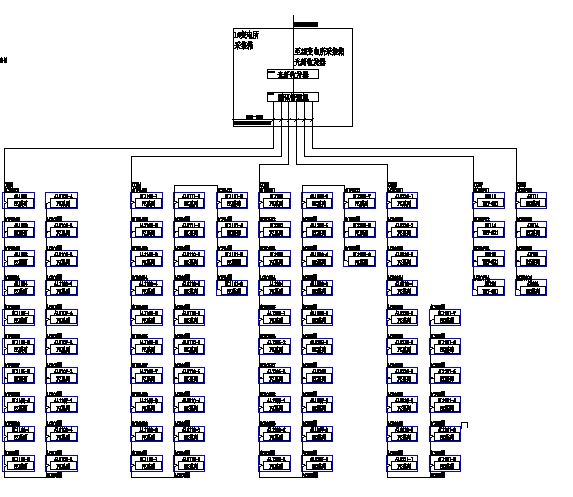

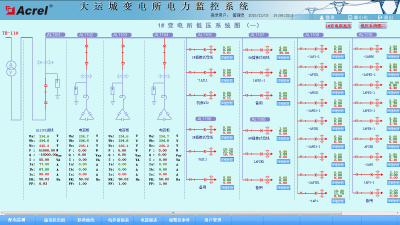

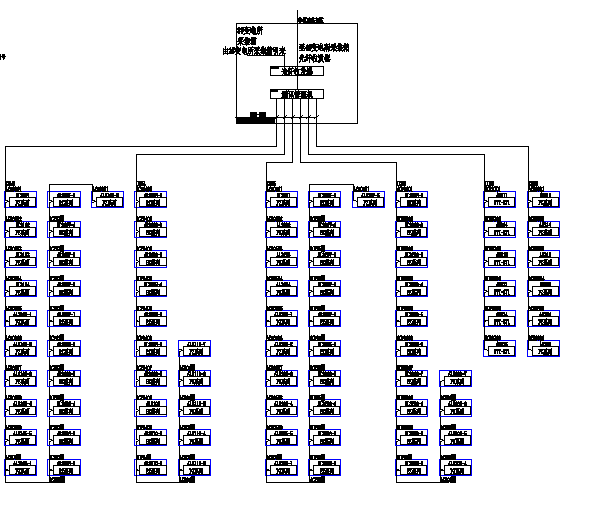

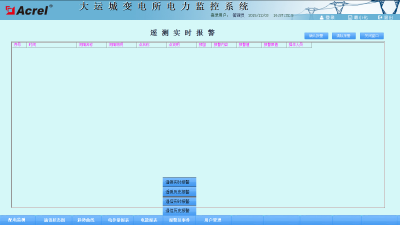

    本监控系统采用分层分布式结构，即站控层，通讯层与间隔层；如图（1）至（7）所示：
